1.导读
复合材料在航空航天和汽车工业中的应用日益广泛，尤其是编织复合材料因其出色的面外刚度、强度和抗冲击性能而备受青睐。然而，复合材料结构在液态复合成型过程中的预制体会经历复杂的纱线相互作用，如挤压、错位和扭转，导致内部细观结构高度不均匀，进而严重影响其力学性能。这种非均匀性为准确评估复合材料结构的力学行为，尤其是在损伤与破坏过程中，带来了巨大挑战。

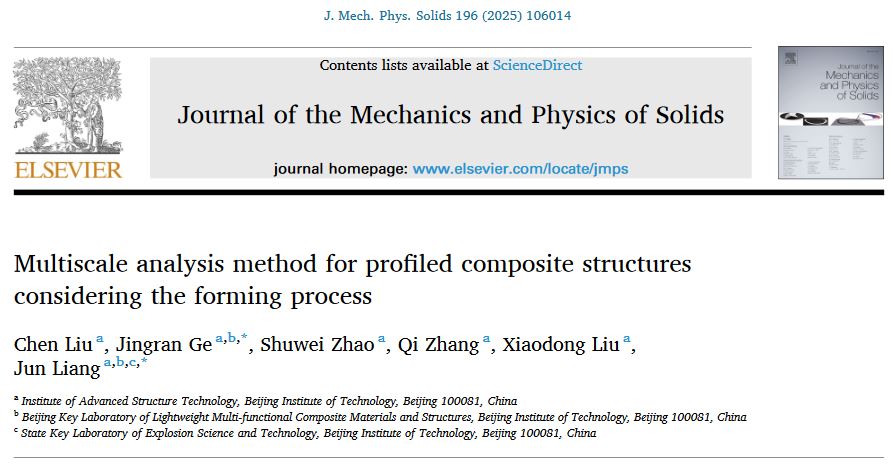

我院梁军教授、葛敬冉副教授团队在固体力学旗舰期刊《Journal of the Mechanics and Physics of Solids》上发表了考虑成型过程的异形复合材料结构多尺度分析方法方面的研究工作，论文标题为《Multiscale analysis method for profiled composite structures considering the forming process》。
原文链接：https://doi.org/10.1016/j.jmps.2024.106014
2.内容简介
文章首先基于非正交本构模型对异形复合材料结构的成型过程进行模拟。以一种典型的U形WF（机织织物）异形复合材料结构为例，对该结构的成型模拟结果与文献进行了比较。此外，重点研究了成型过程中U形结构内部细观结构的变化。

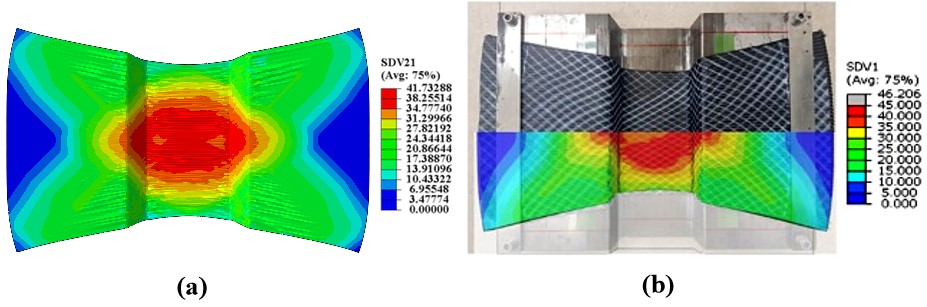

图1. U形复合材料结构预成型模拟
基于对成型研究结果的分析，研究团队提出了一种考虑成型过程的异形复合材料结构并发多尺度模拟方法，计算流程如图2所示。首先，基于机织物成型模拟的结果，将异形复合材料结构中的具有相似特征（以一种典型的U型复合材料结构为例，选取剪切角γ作为特征）的区域进行分组，区域中的每个积分点都与相应的细观模型进行耦合。然后，采用基于有限元法耦合自洽聚类分析的并发多尺度方法对异形复合材料结构的力学行为进行模拟。

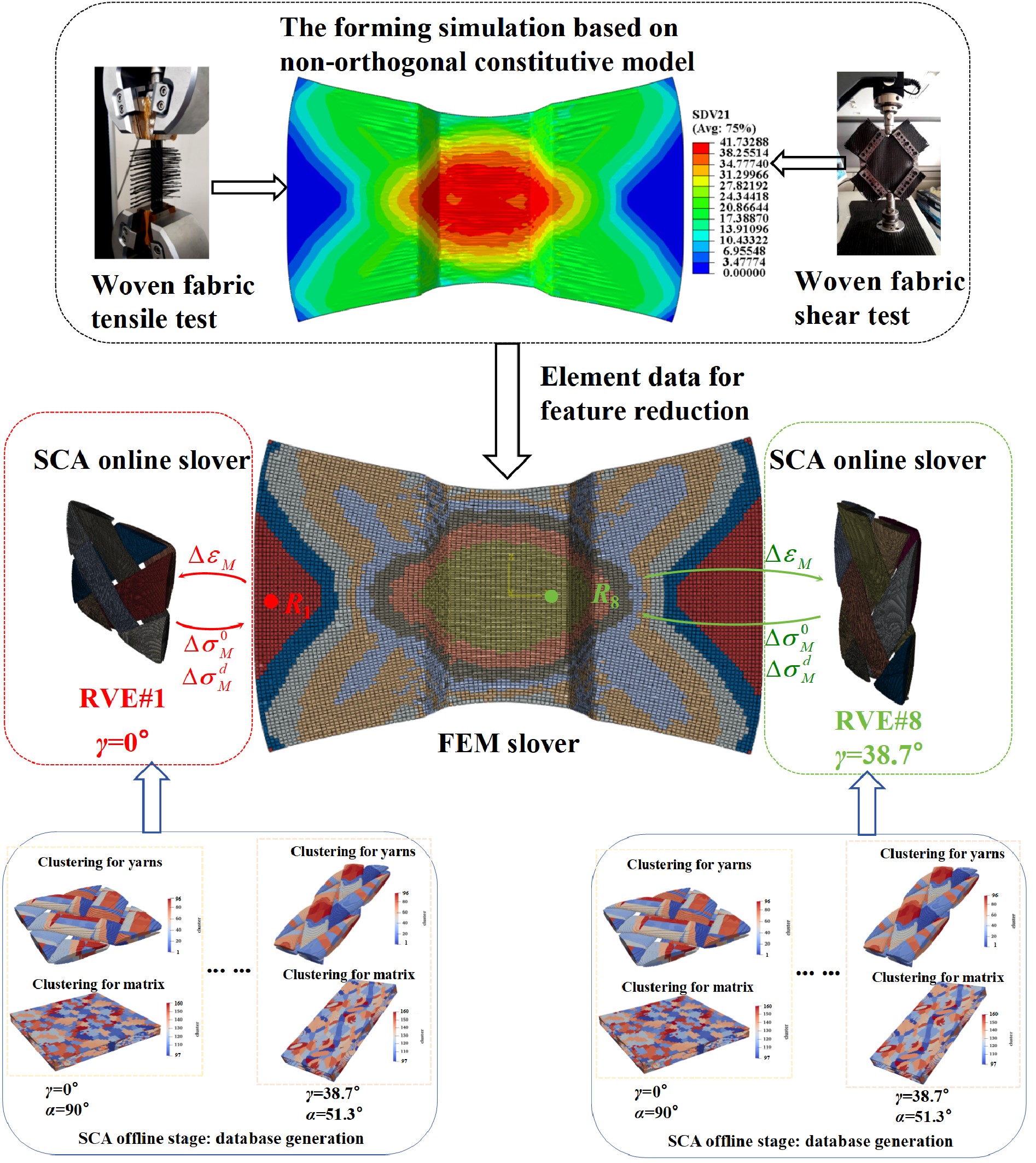

图2. 异形复合材料结构并发多尺度方法流程图
文章对涵盖各种剪切变形的斜机织复合材料试样进行了模拟，并与实验数据进行了比较验证。发现随着剪切角的增大，拉伸模量和强度呈现明显的非线性减小趋势。这些结果强调，准确预测机织复合材料结构的力学行为需要考虑成型过程的影响，忽略成型过程的影响会导致较大的预测误差。
基于提出的异形复合材料结构并发多尺度分析方法，文章还对一种典型的U形复合材料结构在弯曲载荷作用下的破坏行为进行了模拟，并于实验测试进行了比较验证，如图3所示。此外，研究结果显示，如果忽略成型过程细观结构的变化将会导致预测的载荷-位移曲线误差巨大。提出的异形复合材料结构多尺度模拟方法不仅能准确捕获宏观尺度结构的破坏过程，还能捕获相应的细观破坏过程，如图3所示揭示了U形结构在宏细观尺度上的破坏机理。

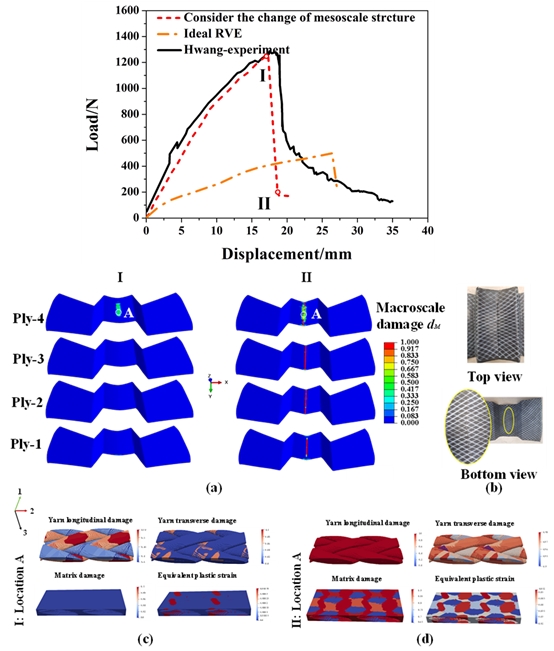

图3. U形复合材料结构弯曲测试模拟及多尺度破坏演化
3.结论及意义
文章创新地提出了一种系统考虑预成型工艺影响的并发多尺度建模框架，有效解决了传统均匀化方法难以处理高度异质复合材料力学行为的瓶颈问题。通过特征降维与SCA方法的结合，在保证精度的同时大幅提升了计算效率，为复杂异形复合材料结构的虚拟测试与性能优化奠定了基础。
